2.3 Shoot through測試

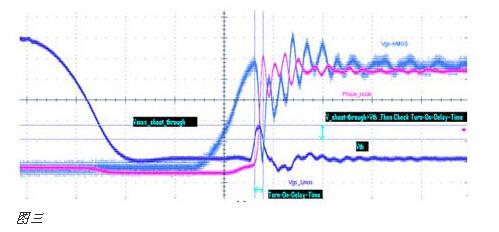

　　測試的目的是看上MOS管導通時，有沒有同時把下管打開，從而導致電源直接導通到地而引起短路。如圖三所示藍色曲線(Vgs_Lmos)就是下管在上管導通的同時，被帶了起來，如果藍色曲線的被帶起來的尖峰超過了MOS管的Vth要求，同時持續時間(Duration)也超過了datasheet要求，從而就會有同時導通的風險。當然，這是大家常見到的情況。

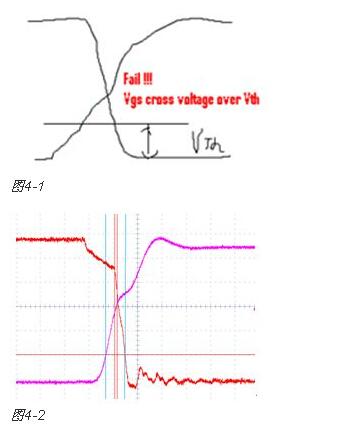

　　下面這種情況有非常多的人會忽視，甚至是一些比較有經驗的電源測試工程師。下面組圖四是下管打開，上管關閉時候的波形(圖4-1是示意圖，圖4-2示實際測試圖)。雖然沒有被同時帶起的情況，但是請注意上下管有交叉的現象，而且交叉點的電平遠高于MOS管規定的Vth值，這是個嚴重的shoot through現象。直接的后果就是MOS管燒毀！

　　2.4相位裕量和帶寬(phase margin and bandwidth)

　　相位裕量和帶寬是很多公司都沒有測試的項目(尤其是規模較小的公司受限于儀器)，但是這卻是個非常重要的測試項目。電源系統是否穩定，是否能長時間(3年或以上)有效工作，相位裕量和帶寬可以在很大程度上說起了決定性的作用。很多公司完全依賴于電源芯片廠家給的參考設計方案里的推薦值，但是跟你的設計往往有不小的差異，這樣會有很大的潛在風險。

　　如果系統是一個不穩定的系統，反映在一些電源測試項目里面，會看到以下幾個主要問題。

　　●電源的Noise測試通過，但是電源依然不穩定。表現為功能測試fail.常常有工程師在debug時說我的電源noise已經很小了，加了很多電容了，為啥還是跑不動呢？其實是他的閉環系統本來就不穩定。

　　●Phase點jitter過大。這是比較典型的不穩定現象。

　　●瞬態響應(Transient response)太大。笨的辦法就是加很多電容，去滿足瞬態響應的要求。對于低成本產品，這可是要錢的啊。

　　如果你沒有用正確的方法測試出系統的環路增益的波特圖，那么你如何下手去調試這些項目讓他通過測試呢？只有來來回回不停作實驗。然后來來回回跑功能測試。Oh， my god，浩大的工作量。而且，對于一些低成本的產品，往往用到了鋁電解電容，MLCC電容等低成本方案(電感，電阻值基本沒有變化)。這些電容的容值會隨著時間變化而減少。如MLCC，系統運行在正常溫度兩年~三年，容值會變到原來的一半。而這一半電容的變化，會對系統的穩定造成很大的影響，這也是為什么很多低價的產品質量不可靠的一個重要原因。那是不是說價格越高，用越多的電容就越好呢，當然不是。這就是為啥要測試phase margin的原因。你需要調試一組合理的值，能夠同時覆蓋全電容以及半電容的要求。這樣同樣能做到低價格高品質。

　　根據奈奎斯特定理對系統穩定性要求，規范要求一個閉環系統的相位裕量少為60度，45~60度可以考慮為低限額要求。對于帶寬，200~500K的開關電源的要求在10%~30%的開關頻率。從開關電源的穩定性看帶寬越低，電源越容易穩定。從開關電源的動態指標看，帶寬越高電源的動態性能越好。
